열전대, 써머커플의 점검, 고장 유무 판별 - 2부

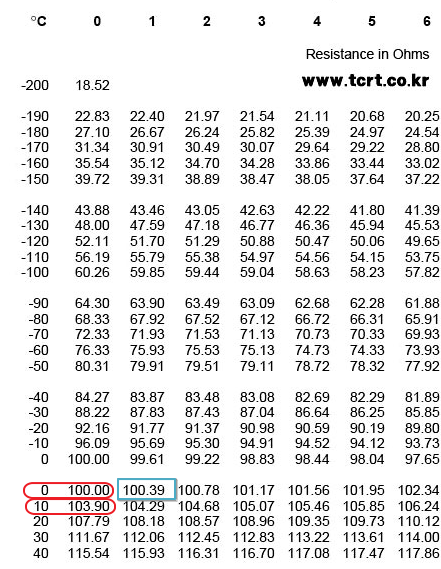

열전대 온도 저항표

현장에서 열전대, 써머커플의 고장 유무 판별은 먼저 앞에 온도 저항표를 기본으로 확인해야 합니다.

현재 온도가 0도 일 때 저항값은 100옴을 표시합니다.
온도가 1도씩 올라갈 때마다 0.39 옴이 올라가는 것을 확인할 수 있습니다.
현재 온도가 10도라고 하면 저항은 103.9 옴을 나타내겠지요.



현장에서 열전대, 써머커플 고장 유무 판별법

현장에서 열전대, 써머커플 고장 유무 판별 방법입니다.

단자가 3개인 Pt100 온도 센서는 3선식 RTD라고도 합니다.
온도 측정의 정확도에 영향을 미칠 수 있는 연결 와이어의 저항을 보상하는 추가 와이어가 있습니다.
(대부분 적색등으로 표시합니다. 3단자 중 2단자는 같은색 1단자는 다른 색으로 표시합니다.)

Pt100 3선식 센서의 저항을 측정하려면 다음 방법을 참고하세요.

1. 연결될 수 있는 모든 회로 또는 장비에서 Pt100을 분리합니다.
2. 멀티미터 세트를 사용하여 저항을 측정합니다.
Pt100의 예상 저항에 따라 멀티미터에서 적절한 범위를 선택합니다.
가장 일반적인 범위는 100Ω 및 1000Ω입니다.
3. 멀티미터 리드를 Pt100 센서의 세 단자 중 두 단자에 연결합니다.
세 번째 단자가 보상 와이어이기 때문에 멀티미터에 연결된 두 개의 단자는 중요하지 않습니다.
판독값이 안정화될 때까지 기다립니다.
멀티미터 리드에서 생성된 열로 인해 센서가 따뜻해짐에 따라 저항 판독값이 약간 변동될 수 있습니다.
기록하기 전에 판독값이 안정화될 때까지 기다리십시오.
4. 연결을 반대로 합니다.
이제 멀티미터 리드를 Pt100 센서의 세 번째 단자와 이전에 연결하지 않은 다른 두 단자 중 하나에 연결합니다.
다시 한번 기록하기 전에 판독값이 안정화될 때까지 기다리십시오.
5. 저항을 계산합니다. Pt100 센서의 저항을 계산하려면 R = (R1 - R2) / 2 공식을 사용합니다.
여기서 R은 Pt100의 저항, R1은 3단계에서 측정된 저항, R2는 5단계에서 측정된 저항입니다. .
정확성을 확인합니다. 측정의 정확성을 확인하려면 3-6단계를 몇 번 반복하고 판독값이 일관된 지 확인합니다.

Pt100 센서의 저항은 특정 곡선을 따라 온도에 따라 달라집니다.
따라서 한 온도에서 측정된 저항은 다른 온도에서 측정된 저항과 동일하지 않을 수 있습니다.
정확한 온도 측정값을 얻으려면 Pt100 센서의 저항을 환산표 또는 공식을 사용하여 온도로 환산해야 합니다.


현장 사진을 참고하여 열전대, 써머커플 고장 확인

글보다는 현장 사진을 첨부하여 열전대, 써머커플 고장 유무를 확인 해 보겠습니다.

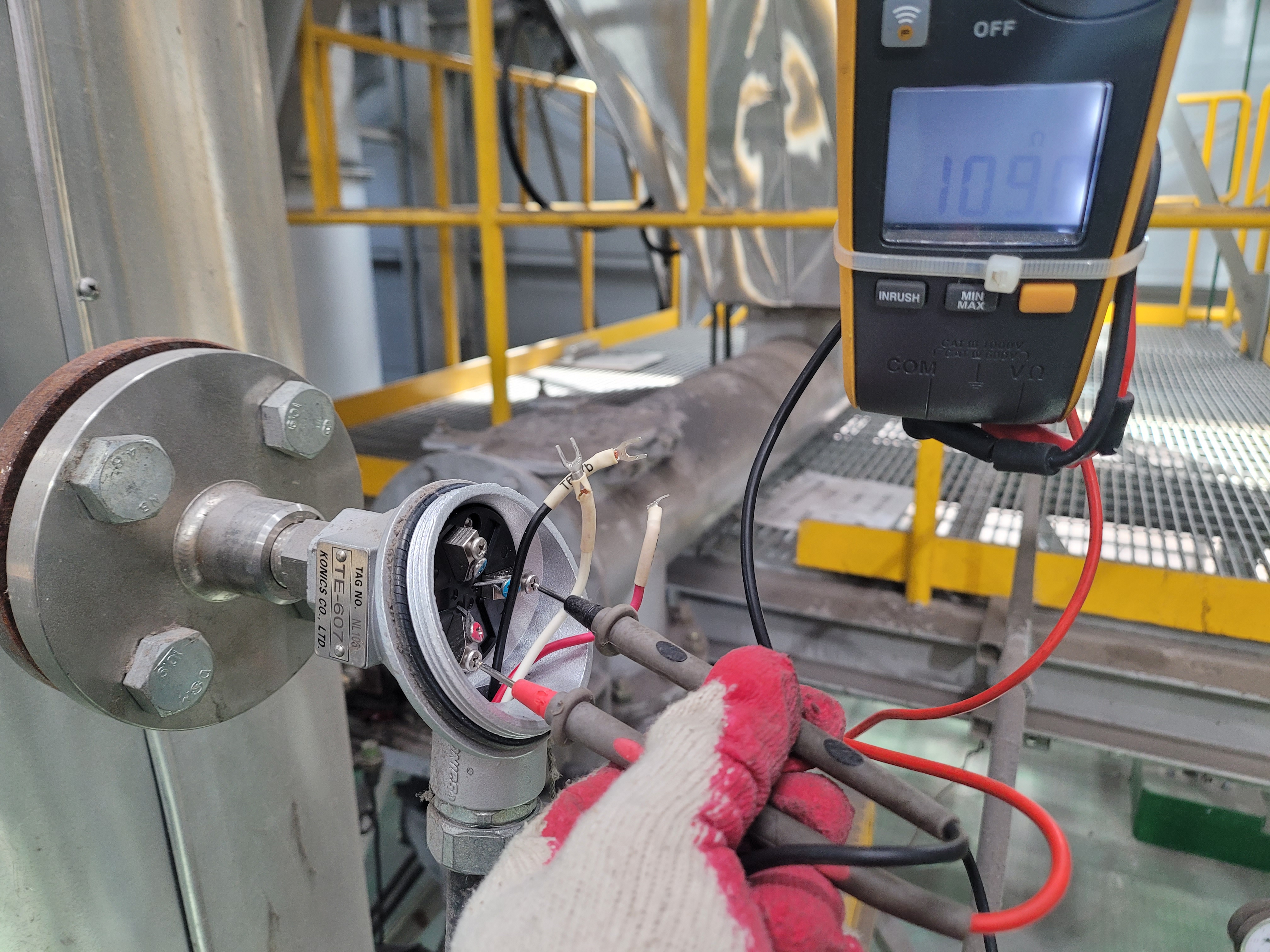

1. 온도 센서에서 선을 분리한 후
2. 저항을 멀티 테스터기로 측정합니다.

3. 다른 단자도 멀티 테스터기로 측정합니다.

4. 둘 다 109옴을 표시합니다.
    온도 저항표를 참고하면 23도 ~ 24도 사이 정도 되겠네요.

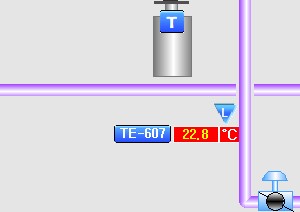

5. HMI 상 온도를 확인합니다.

제어실에서 온도 23도 밑으로 표시를 합니다.
그 이유는 현장에 설치된 연결 와이어의 길이와 유형, 측정 지점과 관련됩니다.
일반적으로 와이어가 길고 센서가 측정 지점에서 멀어질수록 온도 강하가 커집니다.

온도 강하를 최소화하려면 올바른 유형과 길이의 와이어를 선택하고 센서를 측정 지점에 최대한 가깝게 배치하는 것이 중요합니다.
또한 4선식 Pt100 구성을 사용하면 리드선 저항으로 인한 오류를 줄이는 데 도움이 될 수 있습니다.

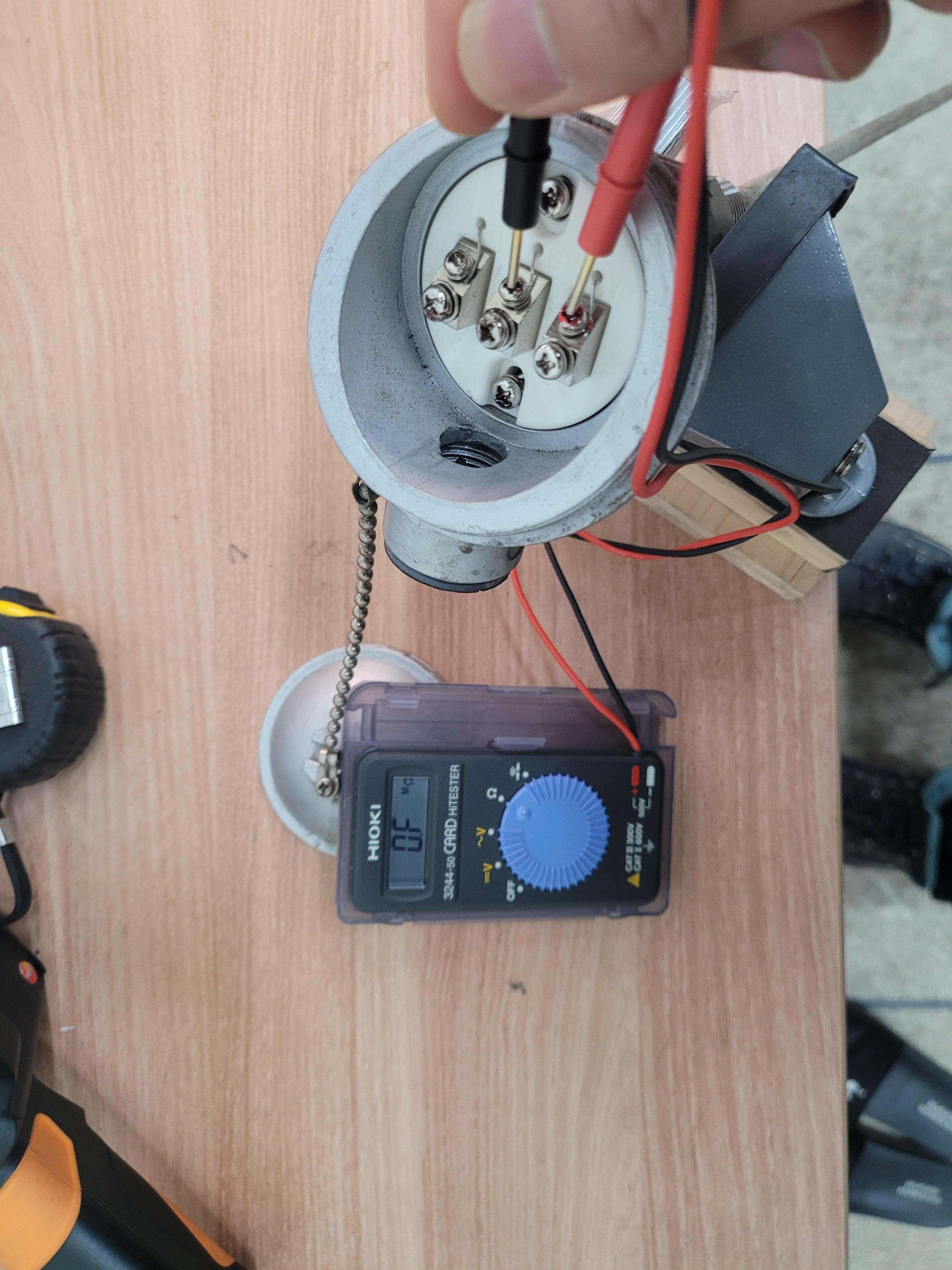

번외 편으로 고장 난 RTD를 측정했습니다.

저항이 표시되지 않습니다.

다른 단자와 측정을 해도 마찬가지이네요.
